Skalierungen und Skalenteile

Skalierungen, Feinmesszeuge und Skalenteile fertigen wir Ihnen präzise mit moderner CNC- und Lasertechnik nach Ihren Zeichnungsvorgaben oder Daten inn gewünschten Toleranzen.

Individuelle Einzelteile oder Kleinserien sowie Großserien linear oder degressiv skaliert und geteilt auf alle erdenklichen Werkstückoberflächen.
Rundskalen und Winkelskalen können ebenfalls auf einem Teilapparat als Umfangsgravur gefertigt werden.
Galvanische Oberflächenveredelung wie Mattverchromung, Eloxal, Hartcoatierung und weitere sind auf Anfrage realisierbar. Eine öl-, lösemittel- und witterungsbeständige Farbauslage der gefrästen Skalierungen erhöht den Kontrast und somit die Lesbarkeit von Teilstrichen der Skalenteilungen bei vertieften Fräsgravuren.

Wir bieten Bauteile mit Skalengravuren inklusive der Rohlingfertigung. Gerne können Sie uns aber auch Ihre Teile zur Gravurbearbeitung anliefern und bereitstellen.

MaterialausführungenAus gewünschten Werkstoffen

  • Aluminium (natur oder eloxiert)

  • Edelstahl

  • Werkzeugstahl und Baustahl sowie Gusseisen

  • Buntmetalle wie Messing, Kupfer, Silber, Neusilber, Sinterbronze

  • Acryl und Plexiglas®

  • Astralon® und Resopal®

  • Kunststoffe z.B. POM

SkalenvariationenFür die MessmittelindustrieFür den MaschinenbauFür den Apparatebau

  • Skalenmaßstäbe und Skalenstempel

  • Stellschrauben und Stellhülsen

  • Skalenscheiben und Rundskalen

  • Feinmesszeuge

  • Winkelskalen

  • Segmentskalen und Skalensegmente

  • Skalenringe (bis ca. Ø160mm)

  • Nonien

  • Nullmarken

  • lineare und degressive Skalierungen

  • Skalenlehren

  • individuelle Schwund- und Zuwachsmaßstäbe

  • skalierte Profilmaßstäbe

  • Folienskalierungen und Skalenaufkleber

  • Maschinenelemente und Einstellelemente

Wir fertigen Gravurskalen sowohl plan graviert als auch auf konkaven oder konvexen Werkstückoberflächen sowie Schrägen angepasst. Gravuren auf geometrisch bestimmbare Freiformflächen oder NURBS- und Solid-Oberflächen nach Daten sind ebenfalls möglich.

Beispiele für Skalengravuren

Beispiele Gravurskalen

Präzise
CNC-Fräsgravuren

Vertiefte Fräsgravuren mit Farbauslagen sind sehr beständig und abriebfest. Hierdurch wird ein guter Kontrast und Lesbarkeit gewährleistet. Präzise ausgeführt mit geringen Toleranzen in der Maßhaltigkeit.

Lasergravuren und -beschriftungen

Wir bieten äußerst präzise Laserbeschriftungen und haptiklose Anlassbeschriftungen sowie bei Bedarf auch abriebfeste Tiefenlasergravuren auf verschiedenen Werkstoffen. Gleich ob auf Plan- oder Umfangsflächen.

Oberflächen Beschichtungen

Mit unseren Kooperationspartnern bieten wir Ihnen verschiedene galvanische Oberflächenbeschichtungen wie Mattverchromung und farbige Eloxierungen aus einer Hand an.

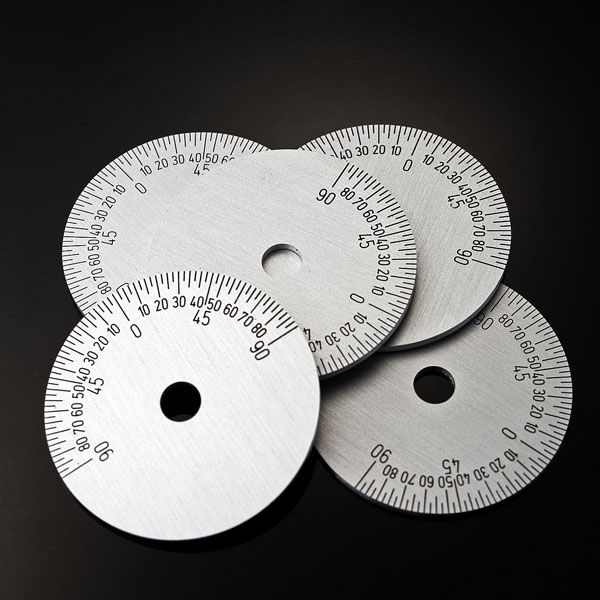

  • Rund Skalenschilder
    Rund Skalenschilder
    Rundskalenschilder aus silbernen Alueloxal mit vertiefter abriebfester Präzisionsgravur.
  • 360 Grad Skalenscheibe Nonius
    360 Grad Skalenscheibe Nonius
    Lasergravierte 360° Präzisions-Skalenscheibe mit Nonius aus Edelstahl für den Maschinen- und Apparatebau.
  • Winkelskala
    Winkelskala Lasergravur
    Lasergravierte Präzisions-Winkelskala in angelieferte Stahlgussteile
  • Skalendrehknopf verchromt
    Skalendrehknopf verchromt
    Mattverchromte Skalendrehknöpfe mit Rändelung. Skalenteilung beständig vertieft fräsgraviert mit schwarzer Farbauslage für eine gute Lesbarkeit.
  • 360 Grad Skalenring
    360 Grad Skalenring
    Aluminium Skalenring mit 360° Umfangsteilung schwarz eloxiert mit Lasergravur und passendem Nonius Skalensegment.
  • Targetplatte
    Targetplatte
    Targetplatte aus zweischichtigen Acryllaminat präzise und randscharf sowie kontrastreich vertieft fräsgraviert für die optische Industrie.
  • Skalenscheibe gegenläufig
    Skalenscheibe gegenläufig
    Silber eloxierte Aluminium Skalenscheibe mit zwei gegenläufig fräsgravierten 360 Grad Teilungen mit zweifarbiger öl-, lösemittel- und witterungsbeständiger Farbauslage.
  • Matt verchromte Stahl Skalenringe
    Mattverchromte Stahl Skalenringe
    Stahl Skalenringe mit fräsgravierter 360 Grad Teilung. Mit Mattverchromung und schwarzer Farbauslage.
  • Rundskalenringe verchromt
    Rundskalenringe verchromt
    Rundskalenringe aus Messing matt verchromt mit außermittigen Durchbruch und fräsgravierter Umfangsskala mit Farbauslage.
  • Skala Achsvermessung
    Skala Achsvermessung
    Zweiteilige Skala zur Achsvermessung in der Automobilindustrie aus silber eloxierten Aluminium und eingefärbter Ritzgravur.

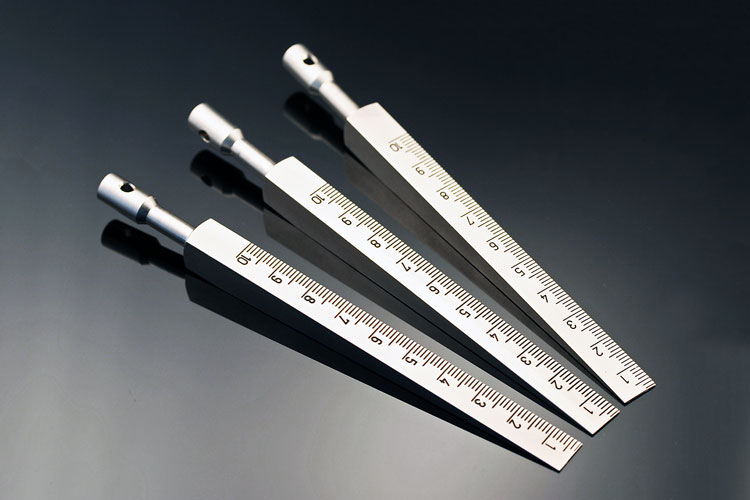

  • Estrichkeile
    Messkeile
    Estrichkeil mit Skalengravur zur Spaltabstandsmessung.
  • Skalenring stirnseitig
    Skalenring stirnseitig
    Schwarz eloxierter Skalenring mit stirnseitiger fräsgravierter 360°-Teilung.
  • Aluminium Skalenscheiben
    Aluminium Skalenscheiben
    Fräsgravierte Aluminium Skalenscheiben mit lösemittel- und witterungsbeständiger Farbauslage für gute und dauerhafte Lesbarkeit.
  • Nonien Skalierung
    Nonien Skalierung
    Skalenteil mit Umfangsskalierung und Skalenscheibensegment mit Noniusteilung.
  • Objektivgehäuse
    Objektivgehäuse
    Eloxiertes Aluminium Objektivgehäuse mit beständiger und abriebfester Fräsgravur und Farbauslagen.

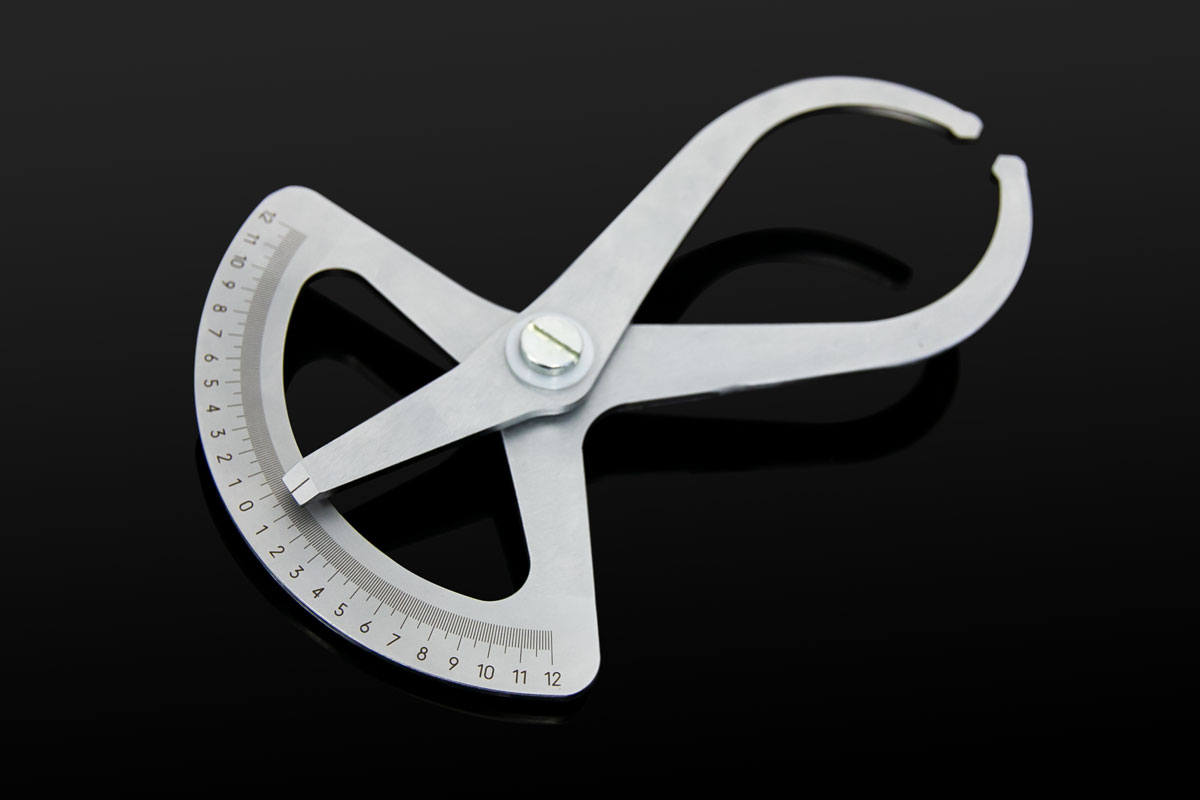

  • Abstandslehre
    Abstandslehre
    Edelstahl Abstandslehre mit degressiver Skalenteilung lasergraviert.
  • Miniaturskalen Edelstahl
    Miniaturskalen Edelstahl
    Lasergravierte Miniaturskalen aus Edelstahl mit präziser Skalenteilung.
  • Restaurierte Skalenringe
    Restaurierte Skalenringe
    Erneuerte Rundskalen Stellringe nach Abdrehen der Oberfläche und eingravieren der neuen lesbaren Skalierung.
  • Skalenhülse
    Skalenhülse
    Mattverchromte Skalenhülse mit präziser Laserbeschriftung für die Messmittelindustrie.

Skalenteile und Skalengravuren für die Messmittelindustrie und Ihre Maschinen und Vorrichtungen.
